Pipe-Seal Pressring-Dichteinsatz
Ringraumdichtung in Kompaktbauweise gegen drückendes Wasser
Die Pipe-Seal Pressringdichtungen sind universell im Hoch- und Tiefbau für die Bereiche Strom-, Gas- und Wasserverteilung einsetzbar.
Details
Sie sind zur Abdichtung von Rohren und Kernbohrungen aller Durchmesser geeignet und können in einem Futterrohr sowie direkt in einer Kernbohrung montiert werden.
Durch das Anziehen der Muttern werden die Metallplatten gegen den Gummi-Dichtring gepresst. Dadurch dehnt sich der Elastomerring gleichmäßig nach allen Seiten aus und dichtet die Rohrleitung zuverlässig ab.
Außerdem dienen diese Dichteinsätze zur Führung und akustischen Abkopplung.

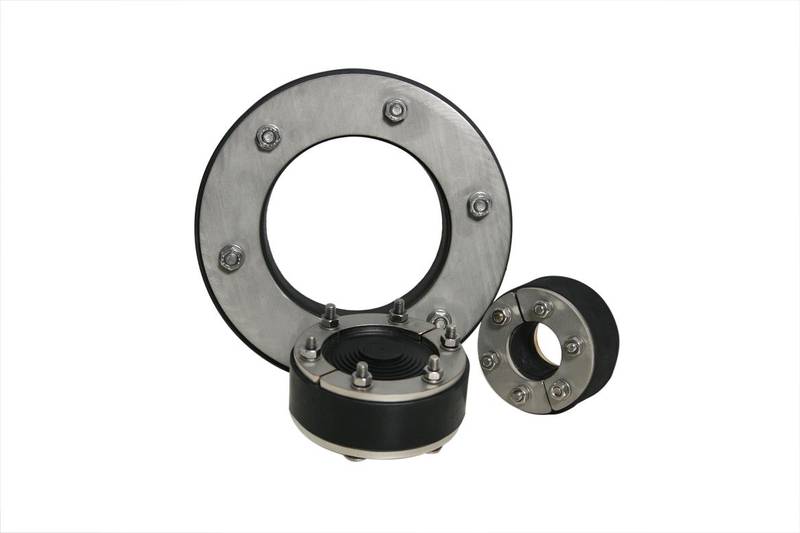

Programmübersicht

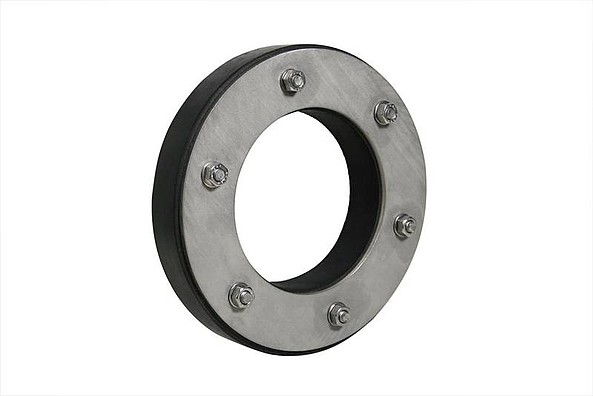

- einfach dichtend (geschlossen)

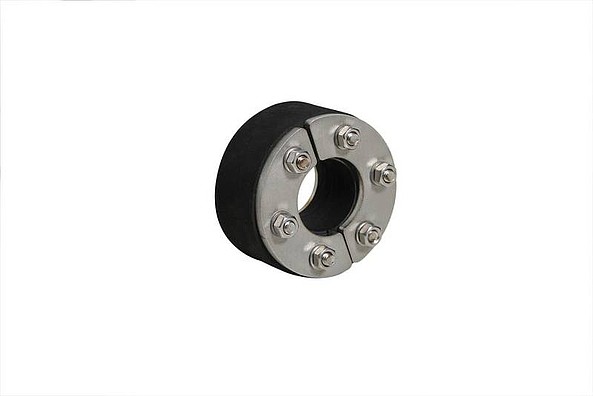

- einfach dichtend (geteilt)
- doppelt dichtend (geschlossen)
- doppelt dichtend (geteilt)
- Mehrfachdurchführung
- variable Durchführung DN 100
Ausführungen:
EPDM 30 mm
EPDM 40 mm
EPDM 60 mm ( 2 x 30 mm)
KTW 30 mm
KTW 60 mm ( 2 x 30 mm)
Nitril* 30 mm
Nitril* 60 mm ( 2 x 30 mm)
FKM Viton 30 mm ( 3 x 10 mm)
FKM Viton 60 mm ( 6 x 10 mm)
Silikon auf Anfrage
Nitril: nicht UV / witterungsbeständig
Stahlteile: V2A, V4A
Produktstärken
- Standardausführung für alle gängigen Medienrohre
- Sonderausführungen „nach Maß“
- Ausführung als Mehrfach-Durchführung
- einfach dichtend und doppelt dichtend
- Ausführung für nachträglichen Einbau mit geteilten Pressplatten
- gegen drückendes Wasser
- hochwertige EPDM Gummiqualität
- Abwinklung des Medienrohres bis 8° möglich
- Pressringe und Verbindungselemente aus Edelstahl V2A
- Zwiebelringausführung DN 100
Technische Daten
Pipe-Seal V2A Pressring-Dichtung
| KB-ID [mm] | MR-AD max. [mm] | Artikelnummer einlagig* geschlossen | Artikelnummer einlagig* geteilt | Artikelnummer zweilagig** geschlossen | Artikelnummer zweilagig** geteilt |
|---|---|---|---|---|---|
| 60 | 22 | 411-0060-030 | 412-0600-030 | 421-0600-060 | 422-0060-060 |
| 70 | 35 | 411-0070-030 | 412-0070-030 | 421-0070-060 | 422-0070-060 |
| 80 | 45 | 411-0080-030 | 412-0080-030 | 421-0080-060 | 422-0080-060 |
| 100 | 66 | 411-0100-030 | 412-0100-030 | 421-0100-060 | 422-0100-060 |
| 125 | 87 | 411-0125-030 | 412-0125-030 | 421-0125-060 | 422-0125-060 |
| 150 | 112 | 411-0150-030 | 412-0150-030 | 421-0150-060 | 422-0150-060 |
| 200 | 162 | 411-0200-030 | 412-0200-030 | 421-0200-060 | 422-0200-060 |
| 250 | 212 | 411-0250-030 | 412-0250-030 | 421-0250-060 | 422-0250-060 |
| 300 | 260 | 411-0300-030 | 412-0300-030 | 421-0300-060 | 422-0300-060 |
| 350 | 300 | 411-0350-030 | 412-0350-030 | 421-0350-060 | 422-0350-060 |
| 400 | 350 | 411-0400-030 | 412-0400-030 | 421-0400-060 | 422-0400-060 |
| 450 | 400 | 411-0450-030 | 412-0450-030 | 421-0450-060 | 422-0450-060 |
| 500 | 450 | 411-0500-030 | 412-0500-030 | 421-0500-060 | 422-0500-060 |
* Einlagig 30 mm Gummischeibe (EPDM)
** Zweilagig 60 mm Gummischeibe (EPDM)
Größen bis KB/ID 2100 mm auf Anfrage

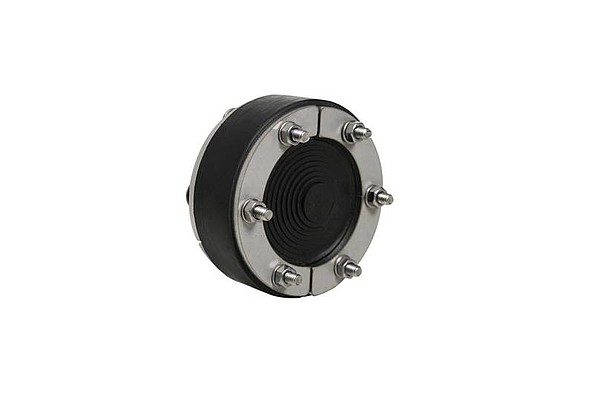

PS KombiFlex DN 100 V2A
| KB-ID [mm] | MR-AD* [mm] | Artikelnummer einlagig/geteilt |
|---|---|---|
| 100 | 20 – 65 | 412-0100-000 |
* Zwiebelring-System
Durch einfaches Ausreißen der entsprechenden Gummiringe kann die Ringraumdichtung vor Ort an den vorliegenden Medienrohr-Außendurchmesser angepasst werden.
