Zwiebelring aus EPDM

Home  ›  Produkte  ›  Rohrdurchführungen  ›  Pipe-Seal Pressringdichtung  ›  Pipe Seal ZWR – mit Zwiebelringeinsätzen  ›  Kabeldurchführungen  ›  Pressring-Kabeldurchführungen  ›  Pipe-Seal Kabeldurchführung ZWR  ›  Zwiebelring aus EPDM

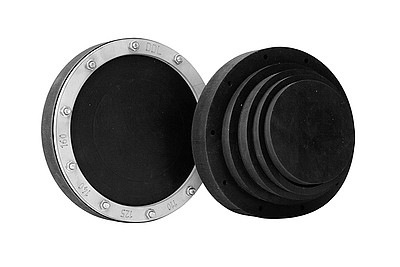

Anpassung an Medienrohr-Außendurchmesser vor Ort

Ausführung:

  • Dichtelement 1-lagig 30 mm, ab DN 250 1-lagig 40 mm EPDM
  • dicht gegen drückendes Wasser und Gase (EPDM)
  • Stahlteile in V2A, V4A
  • Einsatz im Schallschutz nach DIN 4109
  • kostengünstige Lagerhaltung
  • optional mit Großflansch
Bei uns anfragen ›

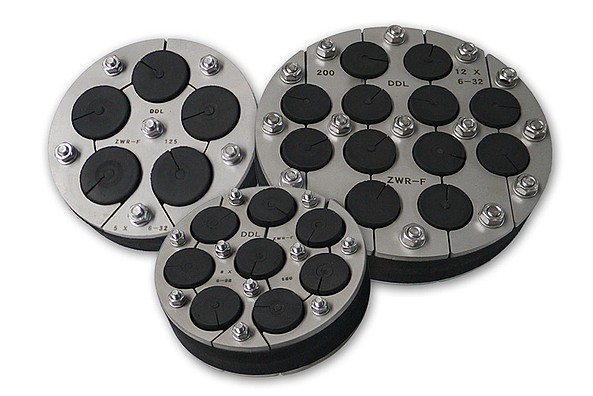

Pipe Seal 125 ZWR-F 5 x 5–32 Pipe Seal 150 ZWR-F 8 x 5–32 Pipe Seal 200 ZWR-F 12 x 5–32

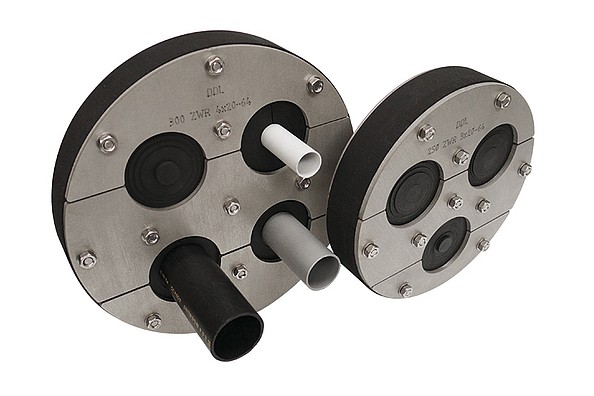

Pipe Seal 300 ZWR 4 x 21–63 Pipe Seal 250 ZWR 3 x 21–63

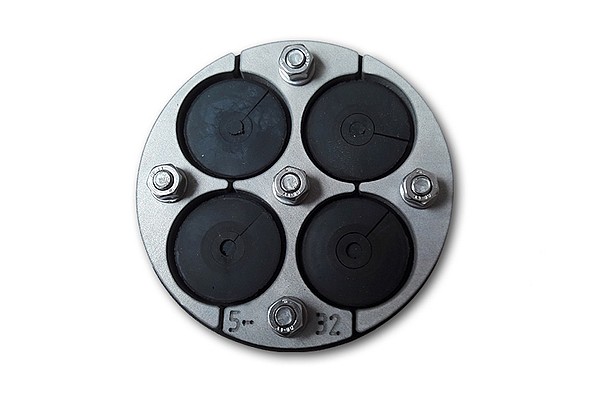

Pipe Seal 100 ZWR 4 x 5–32

Dimensionen

DN 801-lagig 30 mmEinschnitte für Belegung1x 5/10/15/20/25/32
DN 801-lagig 30 mmEinschnitte für Belegung3x 5/10/15/20
DN 1001-lagig 30 mmEinschnitte für Belegung8x 5/10/15/20
DN 1001-lagig 30 mmEinschnitte für Belegung2x 5/10/15/20/25/32
3x 5/10/15/20
DN 100*1-lagig 30 mm / 40 mmEinschnitte für Belegung21/27/34/43/50/63
DN 100*1-lagig 30 mmEinschnitte für Belegung3 x 5/10/15/20/25/32
DN 100*1-lagig 30 mmEinschnitte für Belegung4 x 5/10/15/20/25/32
DN 1251-lagig 30 mmEinschnitte für Belegung63/76/90
DN 125**1-lagig 30 mmEinschnitte für Belegung5 x 5/10/15/20/25/32
DN 1501-lagig 30 mmEinschnitte für Belegung4x 5/10/15/20/25/32
6x 5/10/15/20
DN 1501-lagig 30 mmEinschnitte für Belegung63/76/90/110
DN 150**1-lagig 30 mmEinschnitte für Belegung4 x 5/10/15/20/25/32
DN 150**1-lagig 30 mmEinschnitte für Belegung8 x 5/10/15/20/25/32
DN 1601-lagig 30 mmEinschnitte für Belegung4x 5/10/15/20/25/32
6x 5/10/15/20
DN 1601-lagig 30 mmEinschnitte für Belegung6x 5/10/15/20/25/32
DN 2001-lagig 30 mmEinschnitte für Belegung110/115/125/140/160
DN 200**1-lagig 30 mmEinschnitte für Belegung12 x 5/10/15/20/25/32
DN 250*1-lagig 40 mmEinschnitte für Belegung2 x 21/27/34/43/50/63
DN 250*1-lagig 40 mmEinschnitte für Belegung3 x 21/27/34/43/50/63
DN 300*1-lagig 40 mmEinschnitte für Belegung4 x 21/27/34/43/50/63

* optional in geteilter Ausführung möglich
** geteilte Ausführung
